Jak sprawdzić jakość połączenia po zacisku w instalacjach CCTV i koncentrycznych

Montaż złącza BNC na kablu koncentrycznym dla kamery CCTV bardzo często wydaje się rutynowym zadaniem. Zwykle wystarczy przygotować odpowiednią długość izolacji, wsunąć wtyk kompresyjny i zacisnąć go dedykowanym narzędziem. Po takim zabiegu połączenie zazwyczaj wygląda równo, a wtyczka wydaje się solidnie i trwale osadzona na miedzianym przewodzie. Prawdziwy test dla instalatora przychodzi jednak dopiero po podłączeniu sprzętu do rejestratora i uruchomieniu pełnej transmisji obrazu. To właśnie w tym momencie na jaw wychodzą ukryte niedociągnięcia warsztatowe. Sygnał wideo może nagle zniknąć po delikatnym stuknięciu w kabel, a na ekranie pojawiają się trudne do zdiagnozowania zakłócenia. Takie sytuacje udowadniają, że perfekcyjny wygląd złącza nie zawsze idzie w parze ze stabilnością parametrów elektrycznych, co wymusza przeprowadzenie skrupulatnej weryfikacji technicznej.

Rozpoznawanie objawów wadliwego połączenia na linii

W systemach monitoringu wizyjnego niedokładnie zaciśnięte złącze BNC niezwykle szybko daje o sobie znać poprzez ewidentną niestabilność samej transmisji. Najbardziej charakterystycznym symptomem usterki jest zanik obrazu po wystąpieniu wibracji lub mechanicznym poruszeniu przewodu, co bezpośrednio wskazuje na zbyt luźny kontakt wewnątrz mosiężnej tulei. Instalatorzy podczas uruchamiania systemu spotykają się również z zakłóceniami w postaci gęstego śnieżenia, efektu tak zwanych duszków czy zauważalnego zmiękczenia krawędzi rejestrowanych obiektów. Tego rodzaju anomalie wynikają najczęściej z miejscowej utraty ciągłości ekranowania lub z nagłego niedopasowania impedancji na styku przewodu i wtyku. W torach koncentrycznych wykorzystywanych do przesyłania wrażliwych sygnałów wideo, podobne wady montażowe wywołują drastyczny spadek poziomu napięcia oraz niepożądane odbicia falowe.

Aby jednoznacznie odróżnić usterkę samego złącza od fizycznego uszkodzenia głównego przebiegu kablowego, należy przeprowadzić odpowiednie pomiary elektryczne. Zwykły multimetr cyfrowy przełączony w tryb badania ciągłości obwodu pozwala skutecznie sprawdzić przewodność środkowej żyły oraz integralność oplotu ekranującego na całym mierzonym odcinku. Pojawienie się sygnału dźwiękowego przy jednoczesnym odczycie bardzo niskiej rezystancji potwierdza brak fizycznych przerw w miedzianym rdzeniu. Równie ważnym krokiem diagnostycznym jest absolutne wykluczenie zwarcia pomiędzy środkowym pinem a zewnętrznym ekranem. Testy te znakomicie izolują obszar problemu, ponieważ pęknięcie wzdłużne kabla wygeneruje nieprawidłowe wartości na całej jego długości, podczas gdy wadliwa wtyczka zaburzy parametry sygnału wyłącznie w sposób punktowy.

Diagnostyka i lokalizacja usterek po zakończeniu montażu

Sprzętem decydującym o docelowej jakości zarobienia przewodu koncentrycznego jest profesjonalna zaciskarka złączy kompresyjnych, która zawsze wymusza równomierny nacisk dookoła całej osi kabla. Użycie tego typu mechanizmu radykalnie obniża ryzyko bocznej deformacji dielektryka, z czym często mierzyli się monterzy stosujący przestarzałe metody oparte na gwintach. Bez względu na jakość narzędzi, po zaciśnięciu wtyku należy rozpocząć weryfikację od uważnych oględzin wizualnych. Trzeba skontrolować ogólną symetrię ściśnięcia, całkowity brak luzów roboczych na pierścieniu oraz upewnić się, że siatka oplotu prawidłowo styka się z korpusem, nie wychodząc poza wyznaczony pierścień.

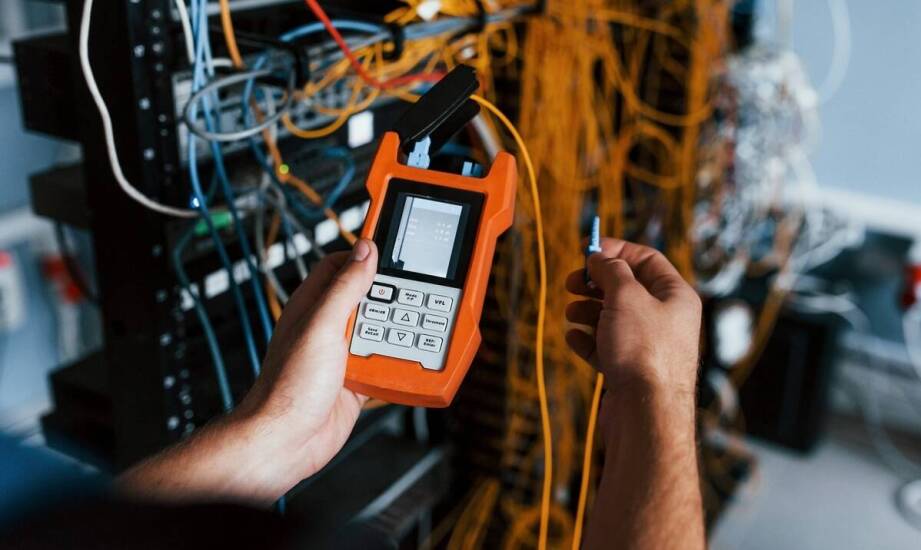

Gdy wstępne pomiary i oględziny nie dostarczają pełnej odpowiedzi na temat źródła zakłóceń, technicy sięgają po zaawansowane testery sieciowe. Gdańska spółka VEMCO dostarcza na rynek instalatorski specjalistyczne mierniki sygnału CCTV, które pozwalają na głęboką weryfikację synchronizacji ramki i ocenę całkowitego poziomu tłumienności na danym łączu. Aby trafnie ocenić, czy wykryta anomalia dotyczy konkretnego gniazda końcowego, czy obejmuje cały ułożony przewód, warto porównać odczyty z testami wykonanymi na krótkim kablu referencyjnym. Nagła utrata parametrów wyłącznie na jednym krańcu instalacji bezbłędnie demaskuje zepsute złącze, z kolei równomierne i stałe tłumienie sygnału sugeruje strukturalne uszkodzenie płaszcza lub samego rdzenia koncentryka.

Prawidłowo zaplanowany porządek weryfikacyjny tuż po zejściu z drabiny pozwala zaoszczędzić wiele godzin podczas późniejszych prób uruchomienia monitoringu. Ta prosta procedura wymaga zachowania logicznej sekwencji: zaczyna się od oceny mechanicznej struktury wtyku, przechodzi przez elektryczny pomiar ciągłości oraz badanie zwarciowe, a kończy na symulacji transmisji wideo. Dopiero przeprowadzenie wszystkich tych kroków daje pełny obraz kondycji stworzonego łącza.

Budowanie niezawodnych instalacji wizyjnych wymaga zderzenia twardych danych z mierników z trafną obserwacją zachowania sprzętu podczas docelowego obciążenia. Ślepe zaufanie do estetycznego wyglądu świeżo zaciśniętej końcówki BNC to najczęstsza przyczyna powracających problemów z zakłóceniami obrazu. Sumienna kontrola fizycznych parametrów toru chroni przed mozolnym poszukiwaniem awarii w momencie, gdy okablowanie zostało już trwale ukryte w sufitach podwieszanych i peszlach.
