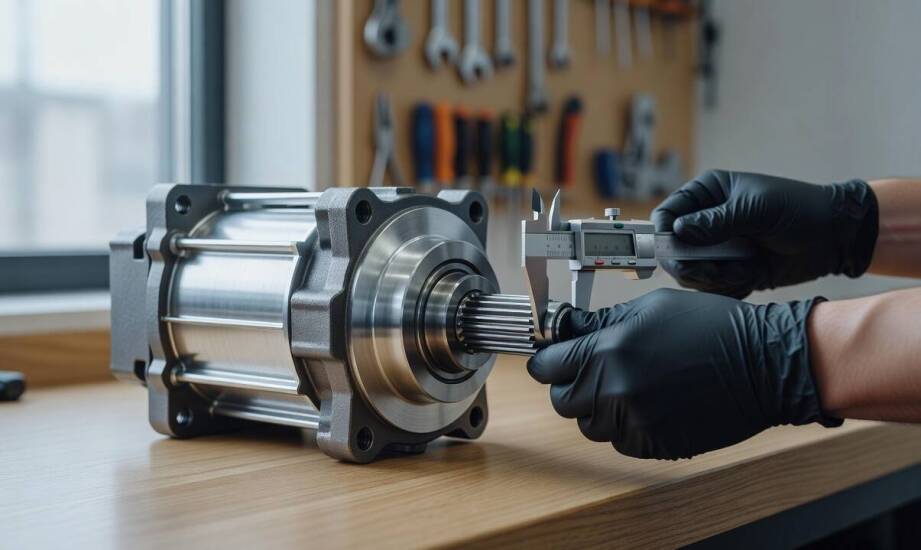

Jak odczytać oznaczenia i parametry pomp Casappa przed dopasowaniem do maszyny

Sama nazwa serii urządzenia hydraulicznego rzadko wystarcza do prawidłowego dopasowania elementu do napędu maszyny. O bezpieczeństwie i sprawności układu decydują precyzyjne wartości pojemności skokowej, ciśnienia pracy oraz właściwy kierunek obrotów wału. Zrozumienie symboli umieszczonych na tabliczce znamionowej pozwala uniknąć błędów instalacyjnych, które często skutkują gwałtownym rozszczelnieniem obiegu oleju. Identyfikacja wszystkich parametrów technicznych stanowi podstawę przywrócenia ciągłości pracy sprzętu rolniczego i przemysłowego.

Oznaczenia serii i materiały budulcowe obudowy

Podstawowy podział konstrukcyjny opiera się na rodzaju zastosowanego stopu, który bezpośrednio determinuje wytrzymałość elementu na obciążenia cykliczne. Seria Polaris z oznaczeniem PL posiada obudowę aluminiową opartą na architekturze trójczłonowej. Ten lżejszy materiał sprawdza się w aplikacjach niewymagających stałego utrzymywania granicznych wartości ciśnienia przez wiele godzin. Z kolei symbol PLP umieszczony na obudowie wskazuje na konkretną wersję urządzenia pompującego wewnątrz tej samej rodziny produktów.

Wersja z oznaczeniem PH stanowi inżynieryjną ewolucję konstrukcji bazowej i wykorzystuje wytrzymałą obudowę żeliwną. Twardy odlew pozwala na osiąganie wyższych parametrów roboczych bez ryzyka zmęczeniowych odkształceń korpusu. Kolejna kategoria, czyli seria Kappa kodowana literą K, obejmuje masywne modele dwuczłonowe przeznaczone do pracy w skrajnie trudnym środowisku obciążeń. Odpowiednio dobrana Pompa Casappa zachowuje deklarowaną żywotność tylko wtedy, gdy stop korpusu odpowiada specyfice maszyny. Obudowa z żeliwa znacznie lepiej radzi sobie z wysokimi temperaturami przy pracy ciągłej.

Podczas weryfikacji symboli na korpusie należy bezwzględnie zidentyfikować kierunek obrotów oznaczany literami S, D, R lub B. Poszukiwanie dawniej spotykanych przyrostków takich jak S0 czy S1 prowadzi do pomyłek, ponieważ oficjalna nomenklatura opiera się na odrębnym podziale literowym określającym wersje lewe, prawe oraz dwukierunkowe.

Parametry pracy, dopasowanie do maszyny i warunki eksploatacji

Zestawienie pojemności skokowej z zapotrzebowaniem układu wymaga przeliczenia centymetrów sześciennych na fizyczny wydatek cieczy przy konkretnej prędkości wałka. Maksymalne ciśnienie dopuszczalne przez producenta podzespołu zawsze musi przewyższać szczytowe uderzenia w obiegu z zachowaniem marginesu bezpieczeństwa. Duże znaczenie ma gęstość cieczy smarującej. Zalecana lepkość oleju w przedziale 12–100 cSt dotyczy wyłącznie wybranych serii ujętych w dokumentacji, a nie wszystkich modeli dostępnych w asortymencie.

Maszyny rolnicze narzucają tryb pracy przerywanej z niższymi obciążeniami stałymi, podczas gdy linie przemysłowe wymagają utrzymania stabilnego wydatku przez całą dobę. Praca z nieodpowiednio dobranym komponentem skutkuje poważnymi uszkodzeniami mechanicznymi. Uruchomienie układu przy niewłaściwym kierunku obrotów wywołuje natychmiastowe uszkodzenie kół zębatych oraz zarysowanie wewnętrznych płytek oporowych. Złe wycentrowanie sprzęgła generuje wibracje, które szybko przenoszą się na łożyska. Zjawisko kawitacji, wywołane zbyt niskim ciśnieniem ssania, objawia się głośnym stukaniem oraz zauważalnym spadkiem ciśnienia tłoczenia.

Praktyka hurtowni Hydrokon - Hydraulika Siłowa dowodzi, że szybkie dostarczenie części o kompatybilnych wymiarach montażowych skraca przestoje technologiczne. Gdy oryginalny kod katalogowy nie pasuje budową wałka lub rozstawem śrub, mechanicy sięgają po zamienniki o tożsamych właściwościach hydraulicznych. Zmiana ułożenia przyłączy albo zastosowanie kołnierza przejściowego pozwala podłączyć przewody zasilające bez ingerencji w stalowe mocowania ramy.

Pełna weryfikacja podzespołu wymaga analitycznego przejścia przez wszystkie oznaczenia kodowe. Proces zaczyna się od oceny budowy fizycznej i określenia granicznej wytrzymałości materiału. Kolejnym krokiem jest zderzenie wydatku skokowego oraz limitu obrotów z parametrami napędu spalinowego lub elektrycznego. Ostateczna analiza typu gwintów przyłączeniowych gwarantuje wysoką szczelność całej instalacji. Ścisłe odczytywanie danych z tabliczki chroni układ przed spadkiem wydajności po nagrzaniu oleju.
